Usinage articulation de genou : la précision au service d'implants durables
Exigences des plus élevées en termes de matériau, d'usinage et de qualité de surface, des composants du tibia à la partie fémorale.
L'articulation du genou est l'une des articulations les plus complexes et les plus sollicitées du corps humain. Les implants de genou doivent résister aux contraintes les plus élevées tout en offrant une mobilité maximale. Les trois composants principaux (partie tibia, entretoise d'articulation de genou et composant fémoral d'articulation de genou) doivent être parfaitement adaptés les uns aux autres pour garantir un fonctionnement stable, durable et sans frottement.
Grâce à des technologies d'usinage spécialisées, des matériaux tels que le titane, le cobalt-chrome et les plastiques haute performance peuvent être usinés avec une finition de surface et une précision de mesure extrêmement élevées.
Aperçu des avantages
- Stabilité et résistance optimales – des ajustements précis garantissent une fixation sûre et une longue durée de vie.
- Réduction du frottement et résistance à l'usure – le traitement de surface de haute précision permet un mouvement optimal de l'articulation.
- Fabrication efficace et sécurité des processus – les technologies d'usinage les plus modernes garantissent une précision dimensionnelle et une qualité optimales.
Usinage précis pour des implants de genou durables
Les techniques de fabrication les plus modernes et des procédés d'usinage spécialisés garantissent une précision dimensionnelle et une durée de vie optimales des implants de genou.
Les implants d'articulation de genou sont composés de :
a. Une partie tibia : la partie jambe de l'implant, généralement en métal, qui est fixée sur la partie supérieure du tibia.
b. Une entretoise d'articulation de genou : un insert ou une entretoise, généralement en plastique, situé(e) entre la partie tibia et la partie fémorale, agissant comme un tampon pour permettre un mouvement sans frottement.
c. Un composant fémoral d'articulation de genou : la partie cuisse de l'implant, qui se trouve à l'extrémité de l'os du fémur. Cette partie est généralement en métal et forme la surface supérieure de l'articulation de genou.

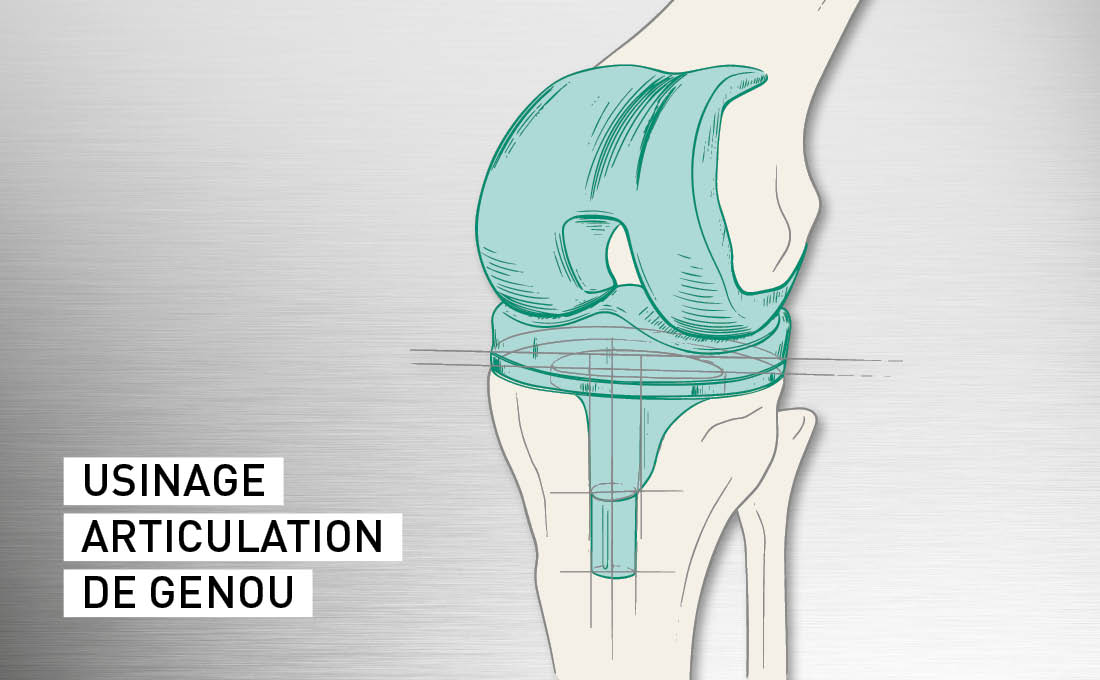

Implant de genou avec partie tibia (A), entretoise (B) et composant fémoral (C)
Stabilité et fonctionnement durable.
Caractéristiques des articulations de genou
- Matériaux biocompatibles
Alliages et plastiques haute performance pour une compatibilité et une durabilité maximales.
- Fabrication de haute précision
Usinage multi-axes pour des géométries précises et un ajustement optimal.
- Surfaces optimisées
Frottement réduit pour un meilleur glissement et une usure réduite.
- Conception modulaire
Composants coordonnés avec précision pour un fonctionnement stable de l'articulation.
- Géométrie anatomique
Construction permettant un mouvement naturel et une répartition uniforme de la charge.

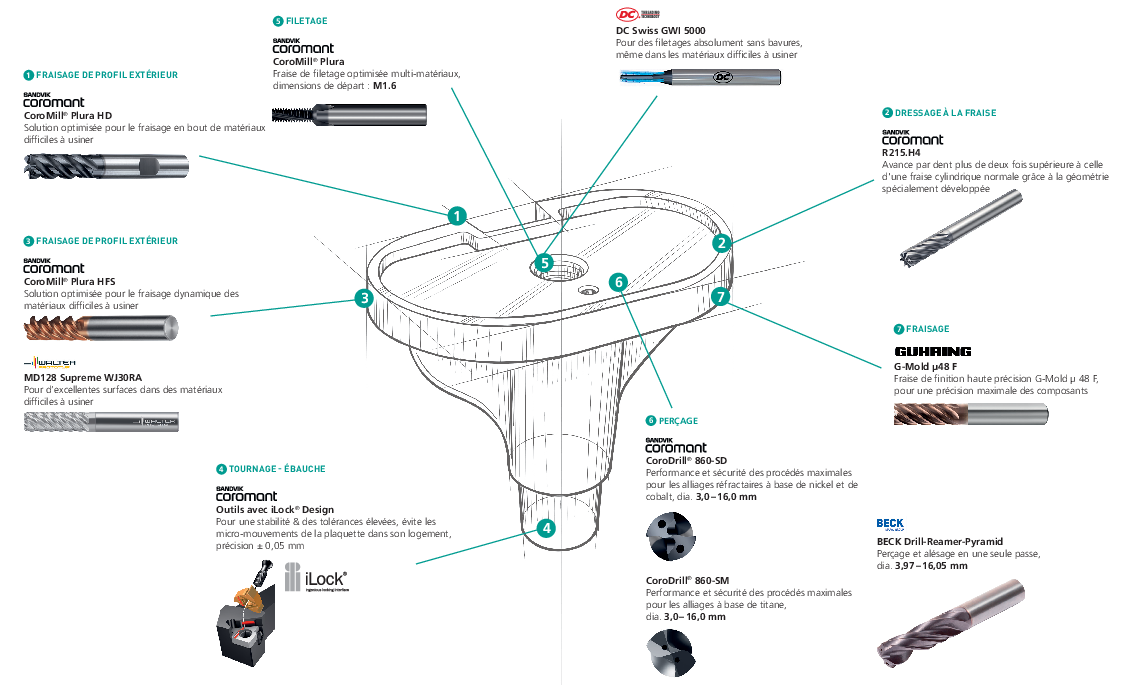

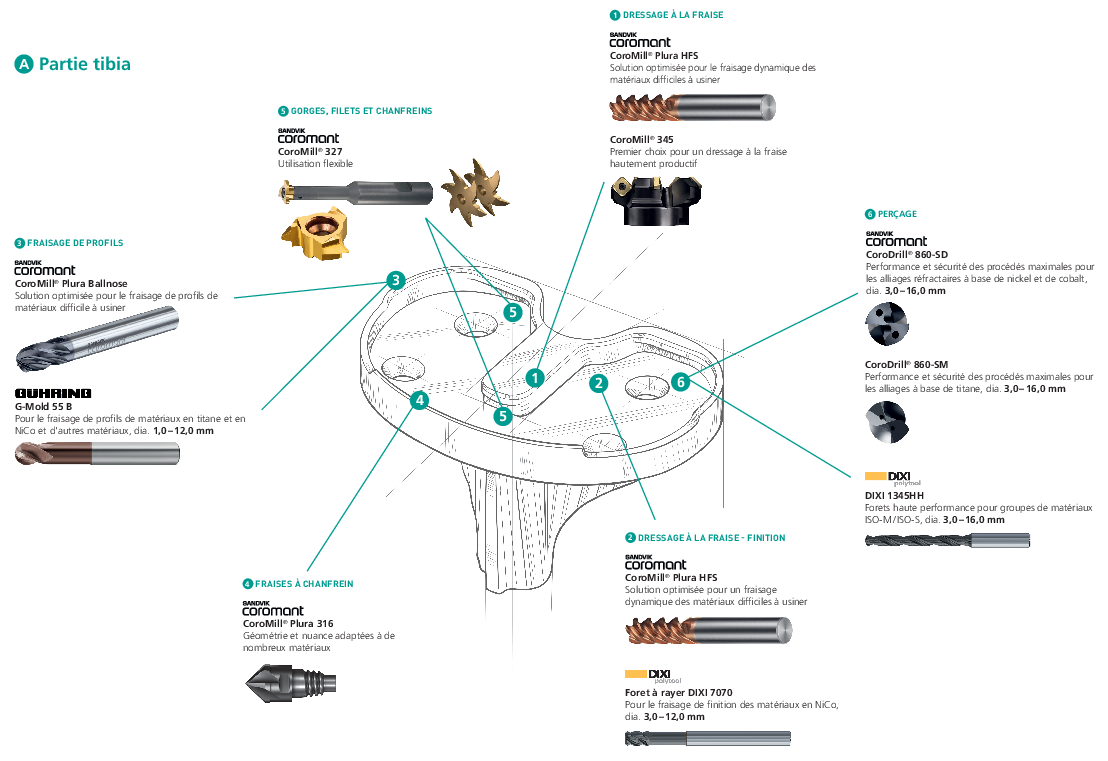

Usinage « partie tibia »
La partie jambe de l'implant, le plus souvent en métal, est fixée sur la partie supérieure du tibia. Des techniques précises de fraisage et de tournage sont nécessaires pour garantir un ajustement précis et une stabilité durable.
Technique de fabrication – Solutions pour les équipements médicaux, page 18/19 et 20/21

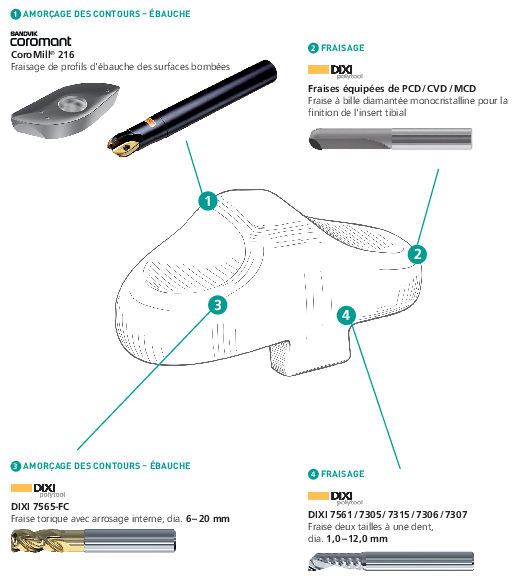

Usinage « entretoise d'articulation de genou »
Finition très précise des surfaces de glissement
L'entretoise, le plus souvent en plastique haute performance, se trouve entre les composants tibia et fémoral et assure un mouvement sans frottement dans l'articulation. L'usinage nécessite des procédés de fraisage de haute précision pour obtenir une cote d'épaisseur précise et un glissement optimal.
Technique de fabrication – Solutions pour les équipements médicaux, page 22/23/24

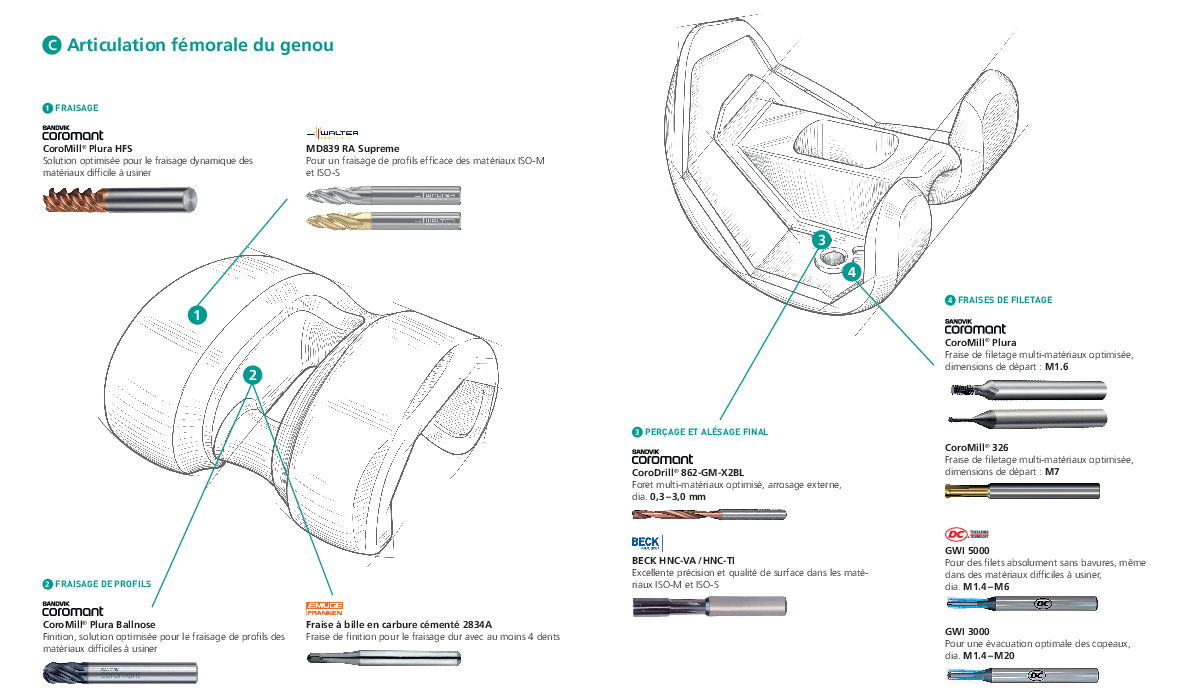

Usinage « composant fémoral d'articulation de genou »
Finition de surface parfaite pour une mobilité sans frottement
La partie cuisse de l'implant, le plus souvent en titane ou en cobalt-chrome, constitue la surface supérieure de l'articulation. L'usinage exige une finition de surface et une précision extrêmement élevées pour une mobilité optimale.
Technique de fabrication – Solutions pour les équipements médicaux, page 26/27
Télécharger la brochure
Technique de fabrication – Solutions pour les équipements médicaux
Retrouvez un aperçu complet des toutes dernières solutions pour l'industrie de la technique médicale, des composants aux matériaux en passant par les technologies d'usinage.
