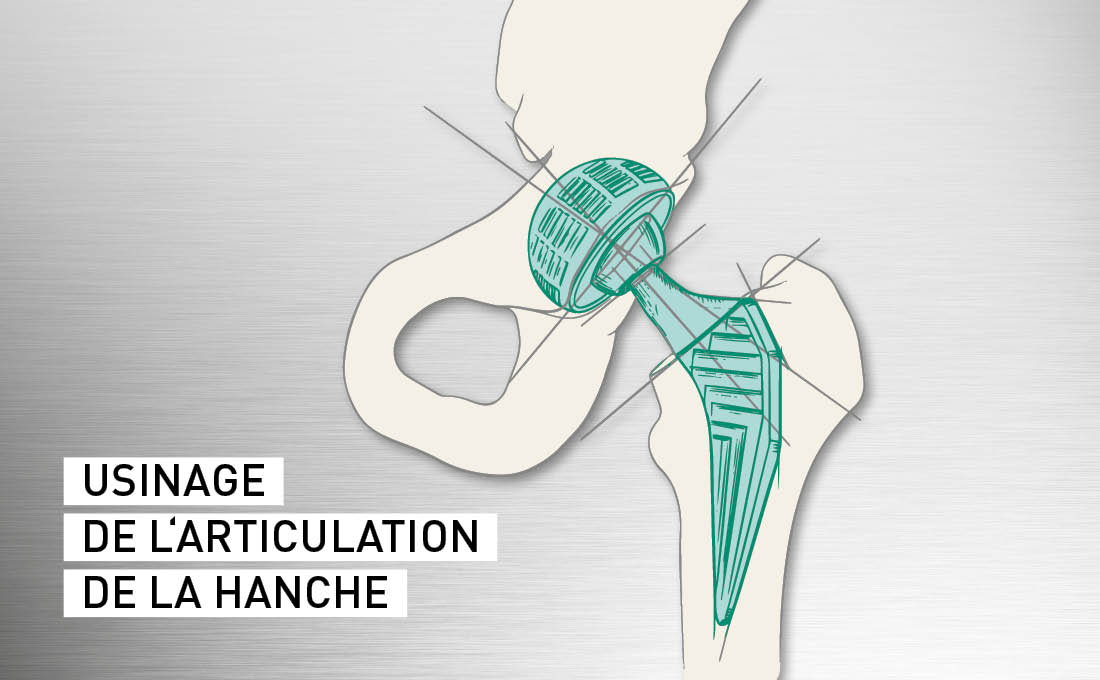

Usinage de l'articulation de la hanche : la précision au service d'implants durables
Les exigences les plus élevées en termes de matériau, d'usinage et de qualité de surface, du cotyle de la hanche à la tige fémorale.
L'articulation de la hanche est l'une des endoprothèses les plus utilisées qui nécessite une précision extrême lors de la fabrication. Les trois composants principaux – le cotyle, la tête de hanche et la tige fémorale – doivent être parfaitement adaptés les uns aux autres afin de garantir la stabilité, la longévité et l'intégration sans accrocs de l'implant.
Grâce à des technologies d'usinage spécifiques, des matériaux tels que les alliages de titane, le cobalt-chrome et l'acier inoxydable peuvent être usinés pour des applications médicales avec une finition de surface et une précision de mesure extrêmement élevées.
Aperçu des avantages
- Géométrie et finition de surface parfaites – pour un glissement optimal
- Stratégies d'usinage pour matériaux de haute qualité – adaptées aux exigences de la technique médicale
- Sécurité et efficacité des processus – usinage de pointe par fraisage et tournage pour une qualité reproductible
Usinage précis pour des implants de la hanche durables
Des techniques de fabrication modernes et des procédés d'usinage spécialisés pour les implants de la hanche, du cotyle de la hanche à la tige fémorale.
Les implants de hanche sont composés de :
a. une cavité articulaire (cotyle de hanche / coque) possédant un insert ou un revêtement en plastique, en céramique ou en métal ;
b. une partie sphérique (tête de hanche) en métal ou en céramique ;
c. une tige métallique (tige fémorale) en titane ou alliages à base de cobalt-chrome ; dans certaines versions, la tige et la boule sont en une seule pièce. Il existe aussi d'autres constructions modulaires qui permettent des adaptations supplémentaires.
Les implants de hanche sont principalement composés de cobalt-chrome (p. ex. ASTM F1537), de titane (p. ex. Ti6Al4V ELI), ou d'acier inoxydable pour applications médicales 316LVM.
Caractéristiques du procédé d'usinage d'implants de la hanche
- Serrage stable – pour une précision maximale
Une fixation sûre est essentielle pour la précision dimensionnelle et la qualité.
- Production en petites séries – fabrication efficace de petites quantités
Des processus flexibles permettent une production économique avec une grande précision.
- Finition des matériaux – des ébauches robustes pour une résistance maximale
Des ébauches forgées et moulées pour la tige garantissent la résistance.
- Matériau de la tige – matériaux de haute qualité pour la tête et le cotyle de hanche
Des alliages spéciaux garantissent un ajustement précis et une longue durée de vie.

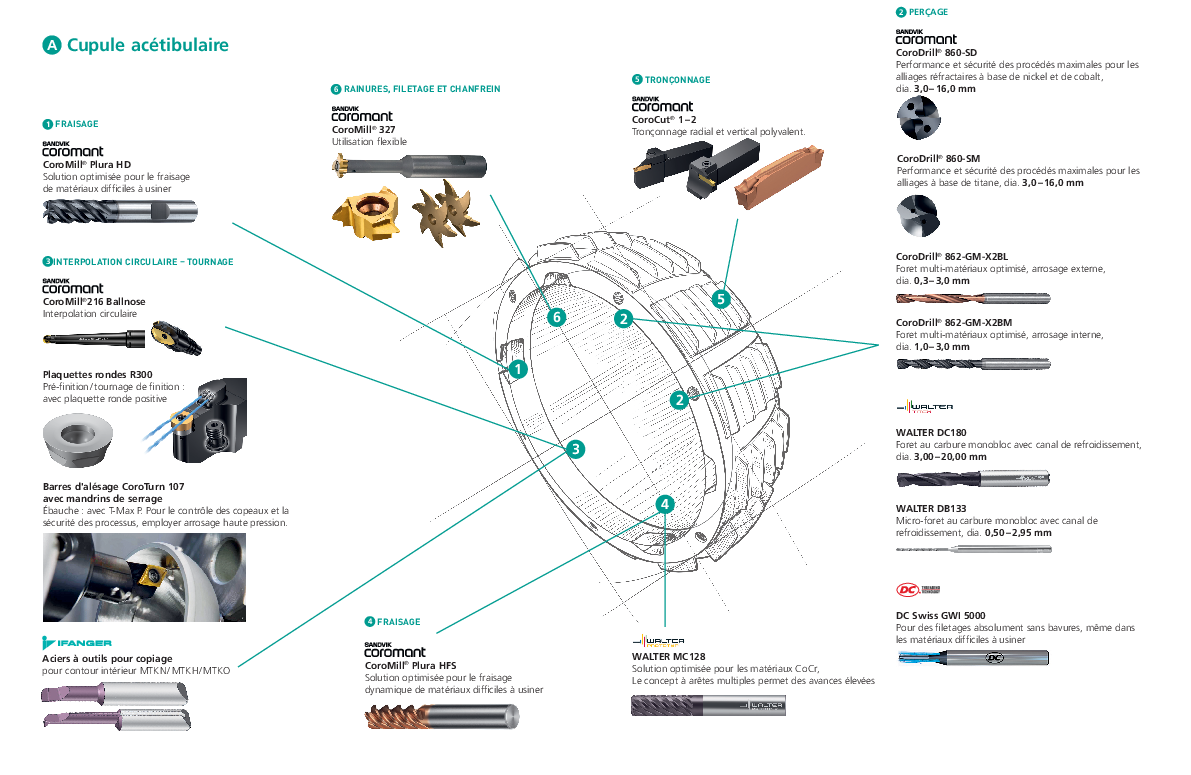

Usinage « cotyle de hanche »
Stabilité et ajustement optimaux grâce à des techniques de fabrication précises
La fabrication de cotyles de hanche impose des exigences élevées en termes de qualité du matériau et de précision d'usinage. Des procédés d'usinage spécialisés permettent d'obtenir des surfaces lisses et des contours précis, ce qui permet une intégration durable et sûre de l'implant.
Technique de fabrication – Solutions pour les équipements médicaux, page 8/9

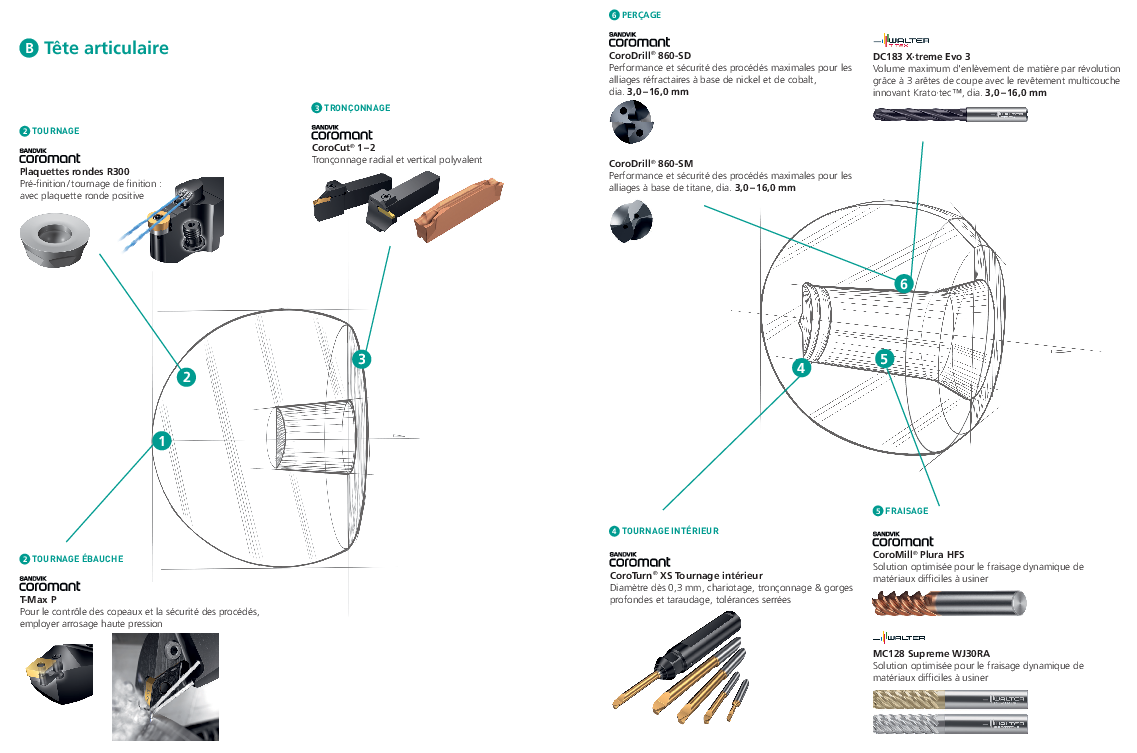

Usinage « tête articulée »
Géométrie sphérique parfaite pour une mobilité optimale
La fabrication de têtes articulées exige une finition de surface et une précision dimensionnelle optimales. Grâce à des procédés d'usinage de haute précision, il est possible d'obtenir des surfaces extrêmement lisses et résistantes à l'usure pour une intégration sans frottement dans l'articulation de hanche.
Technique de fabrication – Solutions pour les équipements médicaux, page 10/11

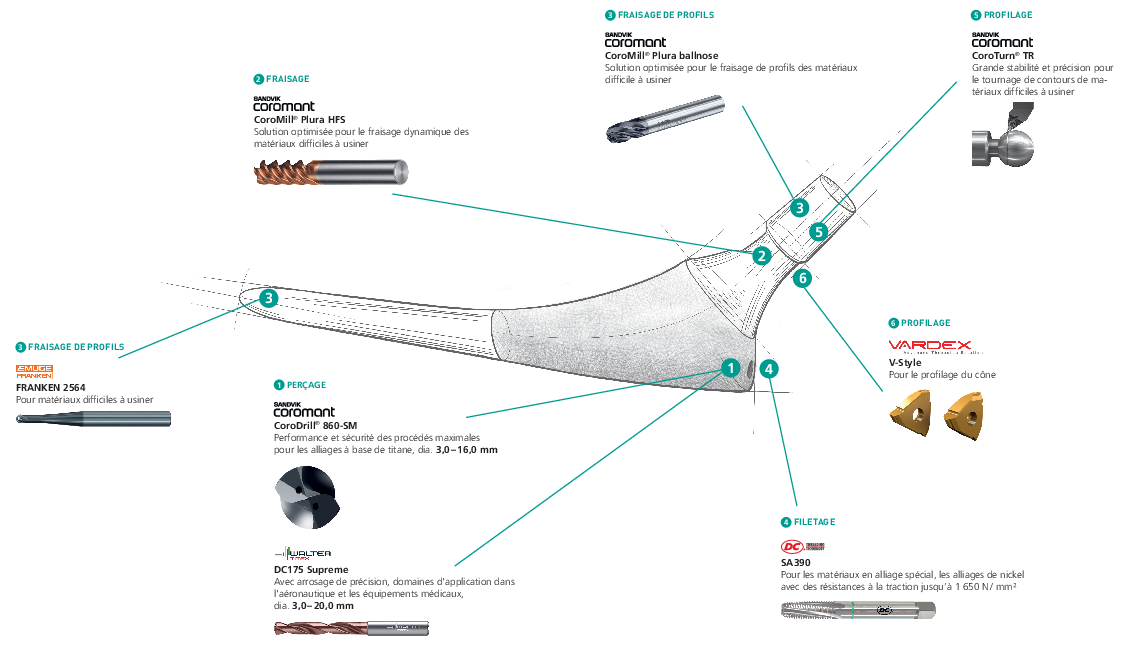

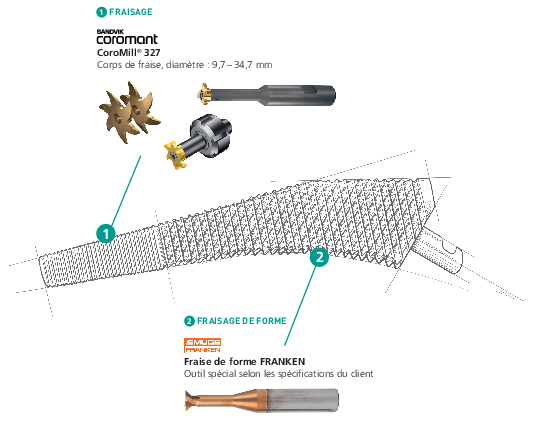

Usinage « tige de hanche / râpe à os »
Connexion stable et transmission optimale de la puissance
La tige de hanche doit présenter des géométries précises pour une fixation stable dans l'os. Les stratégies d'usinage modernes permettent d'obtenir un ajustement précis qui garantit une longue durée de vie.
Technique de fabrication – Solutions pour les équipements médicaux, page 12/14/15
