Knochenschrauben und -bohrer kontaktlos vermessen in nur 22 Sekunden
Qualitätsprüfung von Präzisionsdrehteilen – Optisches Messsystem ermöglicht drastische Zeitersparnis
In der Medizintechnik ist höchste Qualität unentbehrlich. Die Normen sind streng und genau definiert. Zahlreiche medizintechnische Produkte müssen beispielsweise mindestens einer visuellen Kontrolle unterzogen werden, um dauerhafte Präzision zu gewährleisten. Ein Beispiel aus der Praxis zeigt, dass der Aufwand für die Qualitätsprüfung drastisch reduziert werden kann. Das spart Zeit und Kosten.
Bei einem führenden Schweizer Hersteller von Knochenschrauben und Knochenbohrern hat Brütsch/Rüegger Tools ein optisches, berührungsloses Messsystem von Sylvac für die Qualitätskontrolle in der Fertigung implementiert.
Der gesamte Prozess vom Messen und Prüfen bis hin zum Protokollieren und Archivieren der Daten erfolgt damit vollautomatisch und digital.
Das Ergebnis: Statt bisher 10 Minuten dauert der optische Prüfvorgang nur noch 22 Sekunden!
Diese Vorteile bietet Ihnen das vertikale, optische Messgerät Sylvac-SCAN S25T ❯
- Statische und dynamische Messung an kleinen zylindrischen Werkstücken
- Touchscreen-Bedienfeld zur einfachen Bedienung direkt am Arbeitsplatz
- Bi-telecentrisches optisches System mit hochauflösender CMOS-Kamera
- Integrierte Temperatursensoren
- Dynamische LED-Anzeige des allgemeinen Status des gemessenen Werkstückes
- Reflex SCAN+-Konzept zur Messung von Teilen ohne vorherige Programmierung auf Knopfdruck
Wünschen Sie eine persönliche Beratung? Kontaktieren Sie uns gerne unter sales@brw.ch
Die Herausforderung
Bei der Herstellung von Knochenschrauben und -bohrern war der nachgelagerte Prozess zur Überprüfung der Masshaltigkeit sehr zeitaufwendig. Dabei wurden bis zu acht verschiedene, herkömmliche Handmess- und Prüfmittel verwendet. Die Protokollierung erfolgte handschriftlich, die Papiere mussten gescannt und manuell archiviert werden. Der Zeitaufwand betrug für jedes einzelne Produkt rund zehn Minuten. Mit dem Projekt der Digitalisierung sämtlicher Vorgänge sollten die Prozesse vereinfacht werden – unter Beibehaltung einer Null-Fehler-Strategie.
Die Sicherheit und Wirksamkeit von chirurgischen Produkten wie Knochenschrauben erfordert höchste Präzision und Null-Fehler-Toleranz in der Fertigung.
Die Lösung
Im konkreten Fall fiel die Entscheidung für ein optisches, berührungsloses Messsystem Sylvac-SCAN S25T ❯, welches von Brütsch/Rüegger Tools geliefert und installiert wurde. Es erlaubt die kontaktlose Prüfung der Masshaltigkeit von Hochpräzisions-Drehteilen mit einem Durchmesser von bis zu 26 mm und einer Länge von bis zu 200 mm.

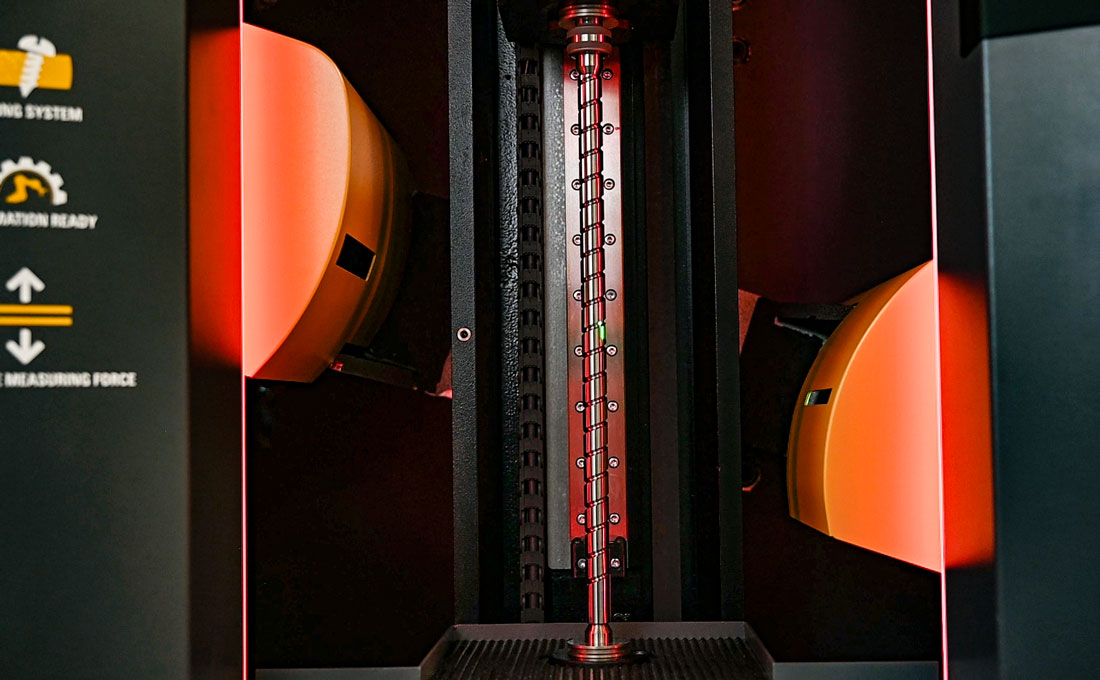

Das Modell Sylvac-SCAN S25T ❯ ist mit einem einzigartigen Optik-Kippsystem ausgestattet, das speziell zum Messen von Gewinden, Schnecken-, Kugel- und Knochenspindeln, Zahnimplantaten und vergleichbaren Produkten entwickelt wurde. Das neue System ersetzt das Messen mit mehreren Handmessgeräten durch eine einzige, sehr schnelle Messung mit nur einem Gerät.
Gesamter optischer Messvorgang benötigt nur noch wenige Sekunden.
Die gemessenen Daten sind in einem Messprotokoll enthalten und können zur Weiterverarbeitung und Archivierung an einen Drittanbieter als CSV- oder XML-Dateien übermittelt werden. Sind bei bestimmten Produkten Innenmessungen erforderlich, welche mit dem Scan-System nicht durchführbar sind, kommen Handmessmittel zum Einsatz, die über eine Bluetooth-Schnittstelle an das Gerät angeschlossen werden. Je nach Produkt, werden auch diese Messdaten direkt im Messprotokoll erfasst und damit archiviert.
Ihr konkreter Kundennutzen auf einen Blick: Sylvac-SCAN S25T
Das Ergebnis
Statt bisher zehn Minuten dauert ein kompletter Messvorgang für ein Produkt nur noch 22 Sekunden. Die Zeitersparnis beträgt 96 Prozent. Bei 50’000 Messungen im Jahr summiert sich die Einsparung auf enorme 8’027 Stunden. Die Investition hat sich nach nur sechs Monaten voll amortisiert. Nur acht Wochen nach der Bestellung war das System durch Brütsch/Rüegger Tools geliefert, durch den Kunden validiert und die Mitarbeiter im Umgang geschult.
Value-added Services
Bei Fragen und Problemen können Kunden jederzeit das Account Team «Medizintechnik» bei Brütsch/Rüegger ansprechen. Hier erhalten sie individuelle, auf die jeweiligen Bedürfnisse abgestimmte Unterstützung durch qualifizierte Fachspezialisten. Zum selbstverständlichen Service gehören die Beratung vor Ort, die Schulung auf den Messgeräten, aber auch der gesamte After-Sales Service, von der regelmässigen Reinigung, dem Softwareupdate oder der Neu-Kalibrierung.
Unsere Service-Techniker sind vor Ort für Ihre Bedürfnisse im Einsatz.
Lohnt sich das für Sie?
Sylvac Scan S25T - Die ultimative Messlösung für Knochenschrauben
Ob sich die Investition lohnt, hängt von verschiedenen Faktoren ab, vor allem von der erwarteten Nutzung des Messsystems. Deshalb hat Brütsch/Rüegger Tools eigene Fachspezialisten, welche Sie im gesamten Prozess unterstützen.
In den meisten Fällen werden Sie feststellen, dass die Amortisierungszeit nicht mehr als sechs Monate beträgt. Zudem wird sich die Qualität der Messungen verbessern!
